便攜式iv測試儀

便捷式iv測試儀

便捷式iv測試儀又稱便攜式IV測試儀, 光伏板便捷式iv曲線測試儀,便捷式iv測試儀采用了先進的微處理器技術和數字化信號處理算法,能夠準確、快速地測量出太陽能電池板、光伏組件等設備的IV特性曲線,為用戶提供全面、準確的測試數據。...

時間:2025-07-03

價格:電議

型號:WX-IV2

在線咨詢 全國熱線
15666889815
產品介紹

十年氣象站研發生產,源頭工廠

一、便捷式iv測試儀產品簡介

便捷式iv測試儀又稱便攜式IV測試儀, 光伏板便捷式iv曲線測試儀,便捷式iv測試儀采用了先進的微處理器技術和數字化信號處理算法,能夠準確、快速地測量出太陽能電池板、光伏組件等設備的IV特性曲線,為用戶提供全面、準確的測試數據。

   產品為光伏組件IV曲線測試儀,可精準檢測1500V范圍內的組件與組串的發電效率與轉化率。能夠快速檢測光伏組串在自然光照下的?作特征,設備操作簡單,攜帶?便,且配備?精度輻照計與溫度傳感器,可提供準確的現場輻照數值與環境溫度等參數。

便攜式IV測試儀采??體式封裝技術,操作界?功能說明清晰,?鍵式檢測數據導出,單塊組件/組串檢測速度10秒完成,快速精準全?的檢測功能可作為第三?檢測機構與電站運維的?選配置。整機配備更為?精度的電容/電阻式負載,同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件,可以更?清的解析IV曲線的同時具備持續IV不間斷掃描的優勢,助?光伏全體系電站的檢測。

二、便捷式iv測試儀產品信息

1、應?領域

1)單組件測試、組串測試、輻照測試、發電量測試

2、可測試性能指標

陰影遮擋、灰塵衰減、STC對?、填充因?、IV曲線、最?功率、最?功率電壓、最?功率電流、輻照度、環境溫度、組件溫度、PV曲線、轉換效率、發電量

三、便捷式iv測試儀產品優勢

1、10~1500V?精度曲線測試

采?我司新的電阻式測試模塊,單組件檢測更為精準,可最?測試1500V組串的IV曲線測試,以及30A組串的串并聯測試。

2、STC標稱參數轉化測試

IV測試,匹配當前95%以上光伏電池板規格,更快速的切換不同規格組件參數,并?動計算出電池板當前發電效率以及轉化率,幫助?戶更精準的知悉組件真實參數。

3、組串測試

光伏電站組串測試可快速測試出光伏整串的發電效率,短路,發電量等,并快速篩選不同組串之間的電性能。

4、單組件測試

便攜式IV曲線測試儀具備獨特的組件發電量測試功能,能夠適應?前歐美采?的IEC61853規定的組件鑒定測試,或?于當地?照資源檢測。

測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能,適應科學研究需求。

5、國標?業基準

設備符合國際與?業執?標準,并可作為第三?計量依據。

◎IEC 61215-2005 地??晶體硅光伏組件—設計鑒定與定型

◎IEC 61646-2008 地??薄膜電池設計與鑒定規范

◎CGC/GF003.1:2009 并?光伏發電系統?程驗收技術規范第1部分:電?設備

◎GB4793.1-2007/IEC 60010-1 測試、控制和實驗室?電?設備的安全要求

◎IEC60904-2 2007 標準太陽電池的要求

◎IEC60891-2009 光伏器件的IV實測特性的溫度和輻照度修正?法

6、連續性測試

可連續性測試光伏電池IV數據,20s?次的?動檢測,可幫助?戶持續性監控組件各性能參數并進?對?。

7、iV補償功能

?持光伏電池?的戶外驗證,適應?程化應?的實驗階段光伏電池戶外性能測試。

8、環境監測功能

具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境檢測功能,并可提供?戶可選的輻照計匹配。

9、持久續航

提供內置了?容量鋰電池模組鋰電模組,可備選更換便捷,長達8H持續續航為測試提供充?電?。

10、量程切換

針對不同規格的組件/組串的電流電壓,可?動切換測試量程,以提供更為精準的測試范圍,并提供過壓過流保護。

11、?擴容

內機可靠儲存超過2000幅測試波形,并提供SD卡插槽,?持存儲空間擴容,可通過USB同步主機儲存數據?PC端軟件分析。

12、光伏組件修正數據庫

內置豐富的太陽能電池組件修正模型數據庫,覆蓋?多數組件?產商的產品,為測試結果的轉化?提供參考并為?戶提供了全?的參數設置功能可?動添加。

13、?壓隔離設計更安全

設備內部具備?壓隔壁電源設計,為?戶提供可靠的安全保證,開路電壓最?測試范圍可到1500V,提供?達30KW光伏陣列測試功能。

14、觸屏?板操作

主機操作?板采?觸屏加鍵盤的操作?式,?亮的液晶屏幕可在陽光下顯?更為清晰,整機包含豐富的外設接?提供多種拓展聯機功能。

四、主機參數

1、整體參數

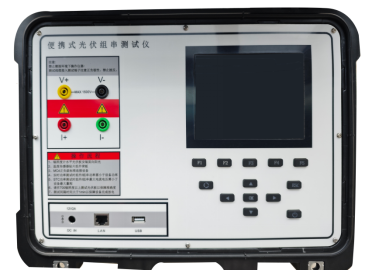

設備控制界面便捷式iv測試儀

2、規格參數

類 目數值
電壓測量范圍10V~1500V
測量精度0.1V
測試準確度±0.5%±0.2V
電流測量范圍0.01A~30A
測量精度0.001A
測試準確度±0.5%+0.02A
最大功率測試重復性精度±0.5%±3W
最大功率測試范圍50W~45KW
轉換到STC下最大功率精準度優于±5%
溫度環境溫度測量范圍-30°℃~100°℃
電池溫度測量范圍-30°℃~100℃
溫度測試精準度±1℃
輻照度輻照度測量范圍0~1800W/m2
輻照度測量精度優于±3%
軟件測試周期20s
數據點2048點
數據存儲>2000數值
連續性測試20s
光伏組件型號數據庫通用
聯機拓展可多臺IV聯機測試比對通用

3、硬件參數

類 目數值
主機參數擴容存儲S D 卡
顯示屏640x480,6.5英寸LED
供電方式內置鋰電池/電源適配器
電池參數14.8V/4400mAH
電池續航8小時
尺寸390x300x200mm
重量5.8kg
工作溫度-10°℃~50°℃
存儲溫度-20°℃~60°℃
濕度5~95%RH

五、主輻照計參數

輻照測量范圍50至1400 W/m2
分辨率1 W/m2
測量精度±(5% + 5位)
溫度測量環境溫度測量范圍-30 ℃~100 ℃(-22°F至212°F)
分辨率0.1 ℃ (0.2°F/在>100°F的條件下為1°F)
測試精準度±1 ℃(±2°F)(在-10℃至75℃(14°F至 167°F)條件下)、+2 ℃(±4°F)(在-30℃至-10℃(-22℉至14°F)和75℃至100'C(167至212°F)的條件下)
傾角測量范圍-90°~ 90°
分辨率0.1°
測量精度±1.5°(在 -50°至 +50°條件下)±2.5°(在 -85°至 -50°和 +50°至 +85°條件下)±3.5°(在 -90°至 -85°和 +85°至 +90°條件下)
指南針測量范圍0°至 360°
分辨率
測量精度± 7°
注:a)測量值適用于設備傾斜度范圍為 -20°和 +20”至水平的情況。當超出該范圍時,LCD 上顯示“---”b) 結果被稱為磁北。
溫度IRR1-SOL 的工作溫度-20℃ 至 50 ℃(-4°到122°F)(濕度 <80%),無冷凝
80PR-IRR 的工作溫度-30 ℃ 至 60 ℃ (-22 ℉至140°F)(濕度 <80%)
存儲溫度-30 ℃ 至 60 ℃ (-22 ℉至140°F)(濕度 <80%)
海拔0 m 至最大 2000 m


六、配件清單

序號名稱規格數量單位
1主機儀器測試主機1
2輻照計標準1
3溫度探頭套件溫度傳感器1
4電源適配器標準1
5測試套裝香蕉頭測試線+鱷魚鉗4
6用戶手冊標準1
7售后資料質保卡,合格證等1
